Waveline staționare - precizie maximă în metrologie
Sisteme modulare pentru laborator sau linie de producție
Stații Waveline Staționare pentru măsurători de rugozitate, contur și topografie - complet configurabile și extensibile CNC.
Traverse QCA, probe magnetice și Evovis Standard/Advanced pentru automatizare și analiză avansată.
Stații de măsurare staționare Waveline
1 / 46
Detaliu sondă digiscan pentru contur pe stația W600
Stații Waveline modulare, configurabile cu traverse, coloane și plăci granitice la alegere, ce pot fi extinse ulterior cu axe CNC, unități de înclinare sau probe suplimentare prin QCA. Operare intuitivă și analize avansate (evaluare ISO, export Q-DAS, rapoarte personalizabile) cu software-ul Evovis.
Broșura
Caracteristici principale
- Mecanică stabilă pentru precizie ridicată
- Adaptor QCA și probe cu identificare RFID
- Traverse de 120 sau 200 mm și coloane de 500/800 mm
- Magnetic coupling pentru schimb rapid de brațe
- Opțiuni CNC: axe Y, Z, tilt și rotație probe
- Software Evovis Mobile Standard/Advanced și qs-STAT® export
Specificații tehnice
- Repetabilitate X
- <50 µm (W600), <10 µm (W900)
- Viteze de poziționare
- 20 mm/s (W600/800), 80 mm/s (W900)
- Scale de rezoluție
- 0.1 µm pe axa X, 0.1 µm pe Z (W900)
- Probing range
- ±400...800 µm, rezoluție 1...3 nm
- Temperatură operare
- +5 °C ... +40 °C, umiditate max. 85 %
Beneficii, Aplicații și Scenarii
Beneficii
- Rezultate reproduceabile, operator-independent
- Capabilități mixte: rugozitate, waviness, profil
- Flexibilitate în configurare și automatizare
- Reducerea timpiilor de ciclu și a erorilor de montaj
Aplicații
- Evaluare gothic arcs și edge geometries
- Măsurare diametre și raze pe componente complexe
- Topografie 3D și twist parameters
- Inspecție inline pentru producție automată
- Control laboratory pentru referințe metrologice
Scenarii de utilizare
- Profilare contur pe garnituri și scule
- Control rapid de conicitate pe axe lungi
- Scanare waviness pe suprafețe plate
- Măsurare twist pe arbori de turbină
- Secvențe automate cu CNC și Evovis Advanced
Modele disponibile

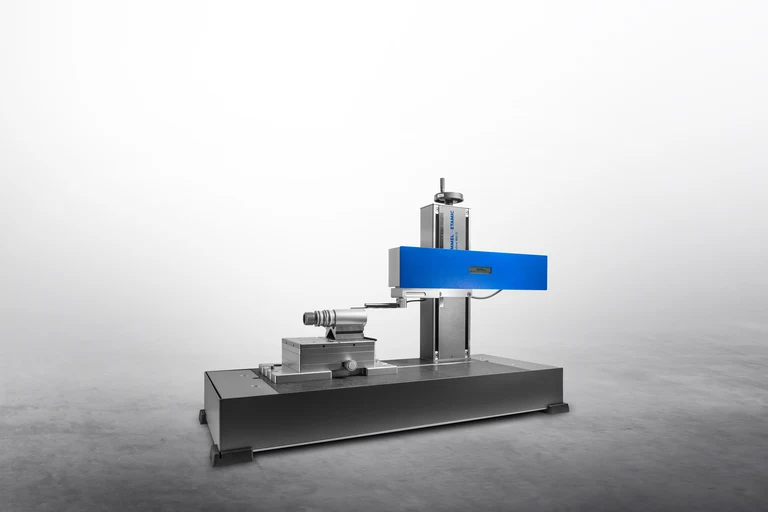

Waveline W600
Sistem compact cu ghidaj manual și Evovis Standard

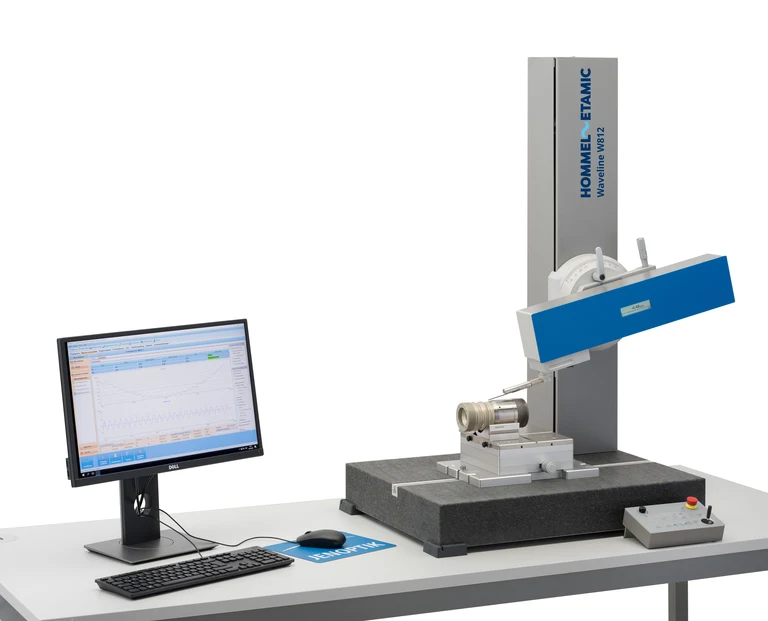

Waveline W800
Modular cu QCA, brațe magnetice și traverse opționale

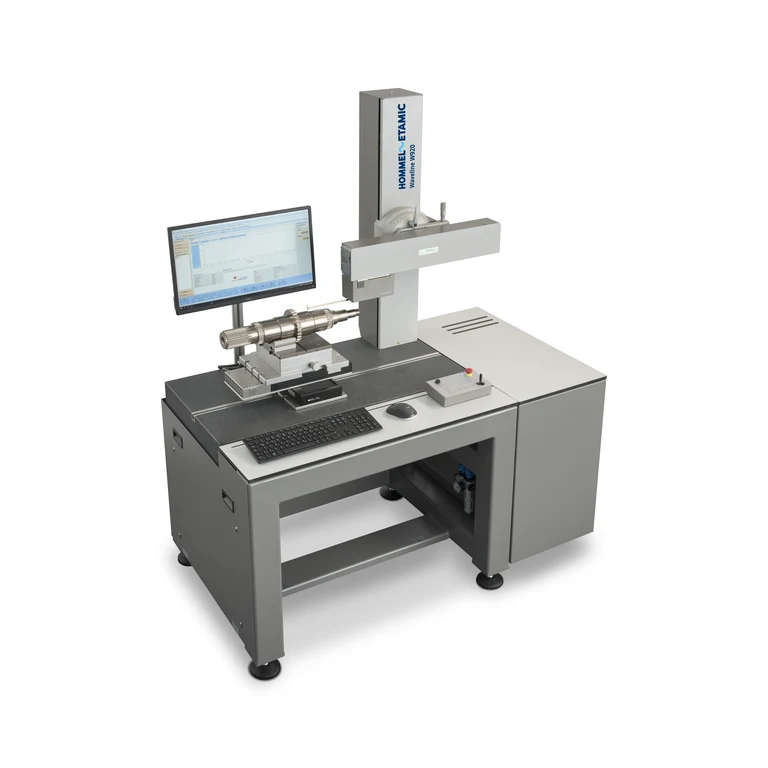

Waveline W900
High-speed CNC cu dual-probe, tilt și axe suplimentare
Soluții Waveline pentru rugozitate și contur
Sisteme de metrologie mobile, staționare și complet automatizate - acoperim orice aplicație de inspecție a suprafețelor.
Sisteme automatizate
Stații CNC complet automatizate cu schimb de sonde robotizat și analiză SPC - ideale pentru măsurare completă în linii de producție moderne.
Gama completă Waveline
Toate soluțiile Waveline într-un singur loc - mobile, staționare, automate, componente și software pentru metrologie de suprafață.
Vezi toate sistemeleDiscută cu un inginer despre Stații de măsurare staționare Waveline
Trimite-ne desenul piesei, toleranțele și volumul de producție. Revenim cu o recomandare tehnică și o ofertă.
Alte opțiuni (WhatsApp, adresă, hartă): pagina de contact.
Întrebări frecvente - Waveline staționare
Tot ce trebuie să știi despre configurare, calibrare și extindere CNC.
Cum schimb probele rapid?
Adaptorul QCA și brațele magnetice permit schimb fără unealtă și recunoaștere automată.
Pot adăuga axe CNC suplimentare?
Da - module Y, Z, tilt și rotație probe se pot integra ușor în W800/900.
Ce software se folosește?
Evovis Mobile standard pentru mobile și Evovis Advanced pentru CNC și statistică avansată.
