Formline - măsurare CNC de formă și poziție

Sisteme automate pentru control dimensional cu acuratețe ridicată

Cu Formline, măsori circularitate, planeitate, rectilinitate, coaxialitate și multe alte abateri de formă și poziție, conform ISO 1101. Echipamente CNC cu masă rotativă cu rulmenți de aer, compensare activă și software intuitiv pentru analiza detaliată a pieselor complexe.

Solicită o ofertă personalizată

Sisteme pentru măsurători formă și poziție

Soluții dedicate pentru verificarea formei, poziției și concentricității - ideale pentru componente critice și piese rotunde, cu acuratețe submicronică.

1 / 6

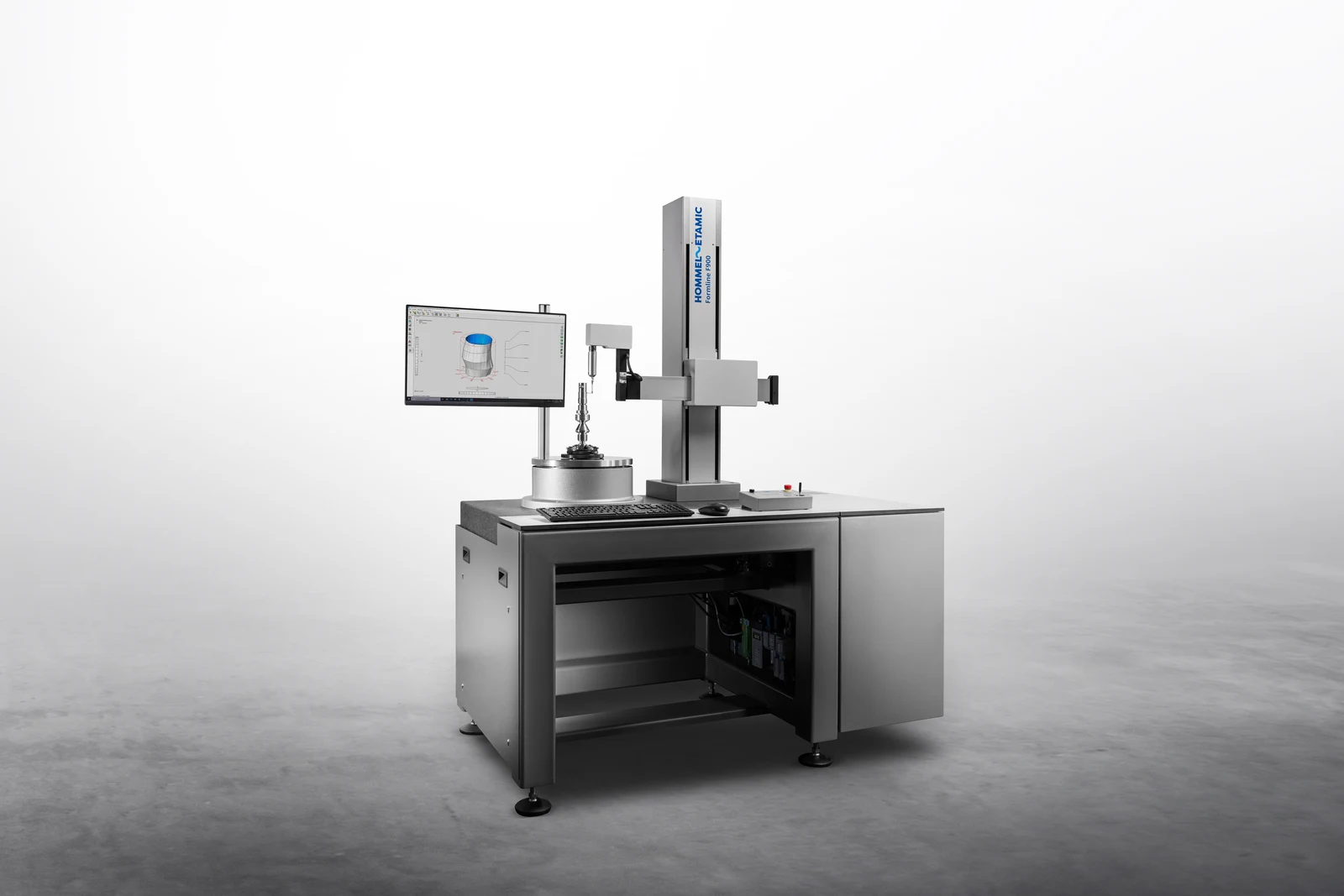

Stație completă Formline F900 - măsurători automatizate de formă, rugozitate și torsiune

01 / 02

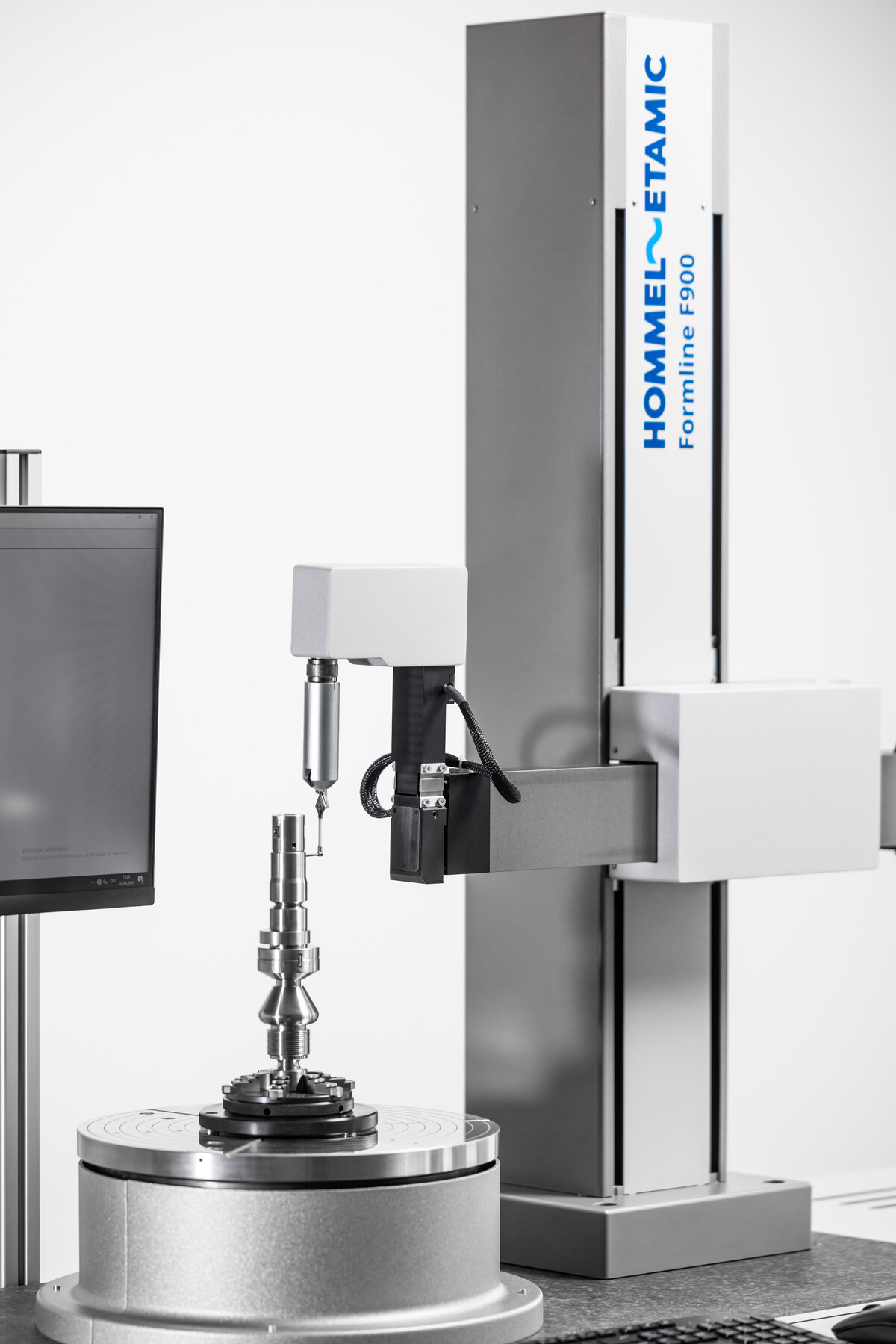

Stație de măsurare Formline F900 - formă, rugozitate și torsiune

Formline F900 este o stație de măsurare ultra-performantă pentru abateri de formă, poziție, rugozitate și torsiune. Concepută pentru medii industriale exigente, integrează axă rotativă cu lagăr de aer, comenzi CNC și palpatori multipli ce funcționează într-o singură prindere.

  • Măsurători automate de formă, rugozitate, planeitate și torsiune
  • Sistem CNC complet - aliniere, poziționare și secvențe controlate

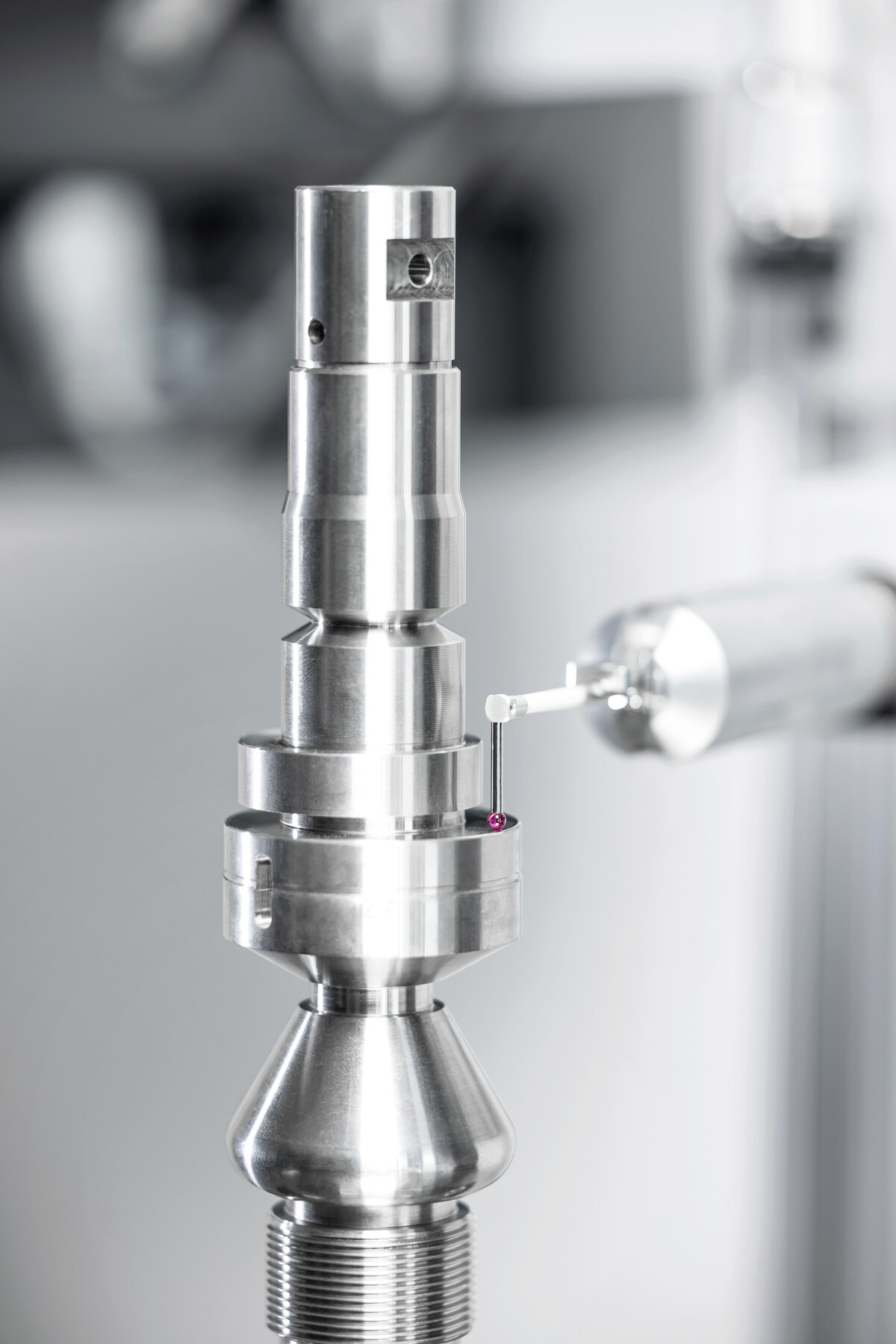

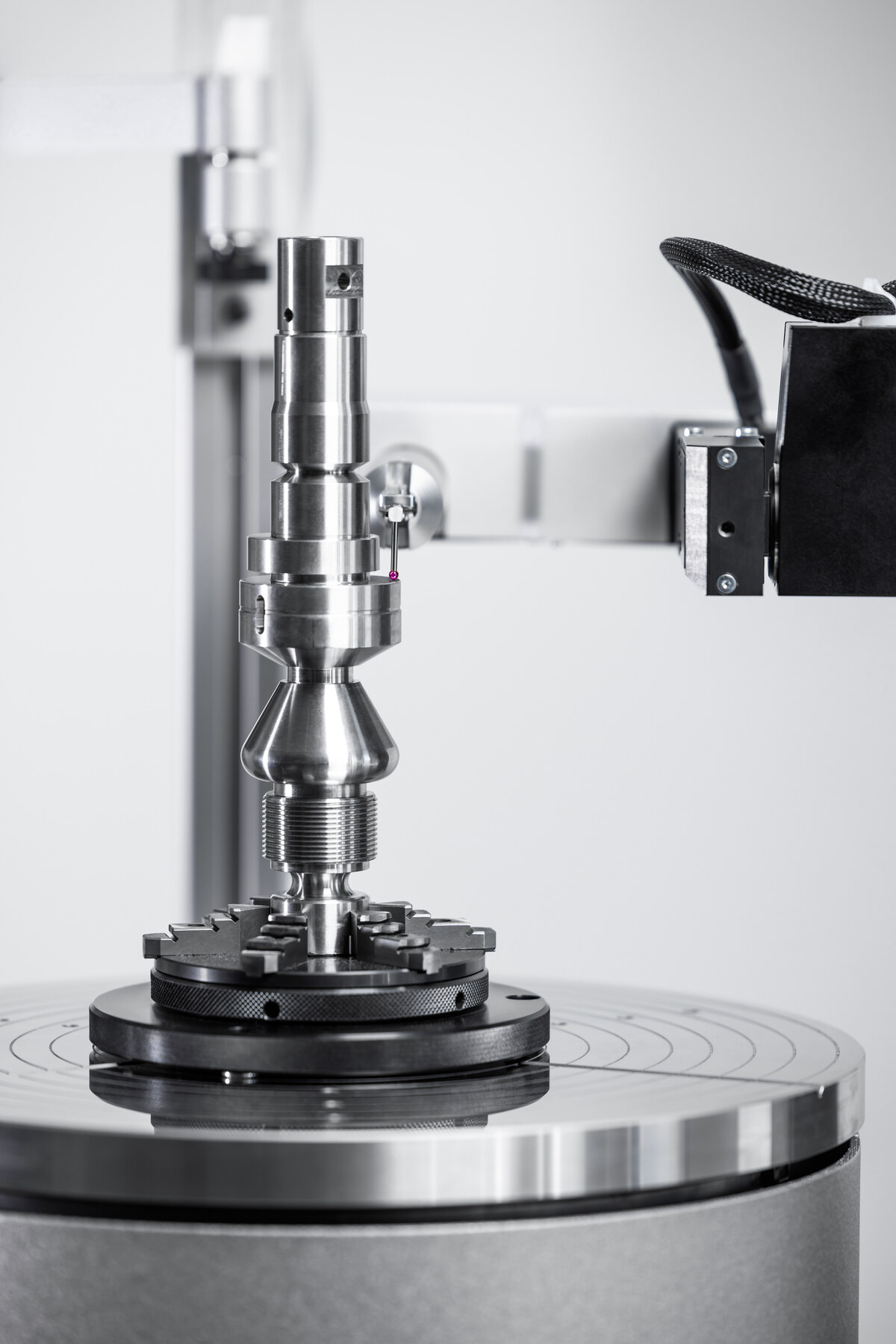

  • Palpator dublu comutabil între formă și rugozitate
  • Timp redus de măsurare - centrare și nivelare automată
  • Acces liber în C/Z/R - măsurare 3D completă fără reconfigurare

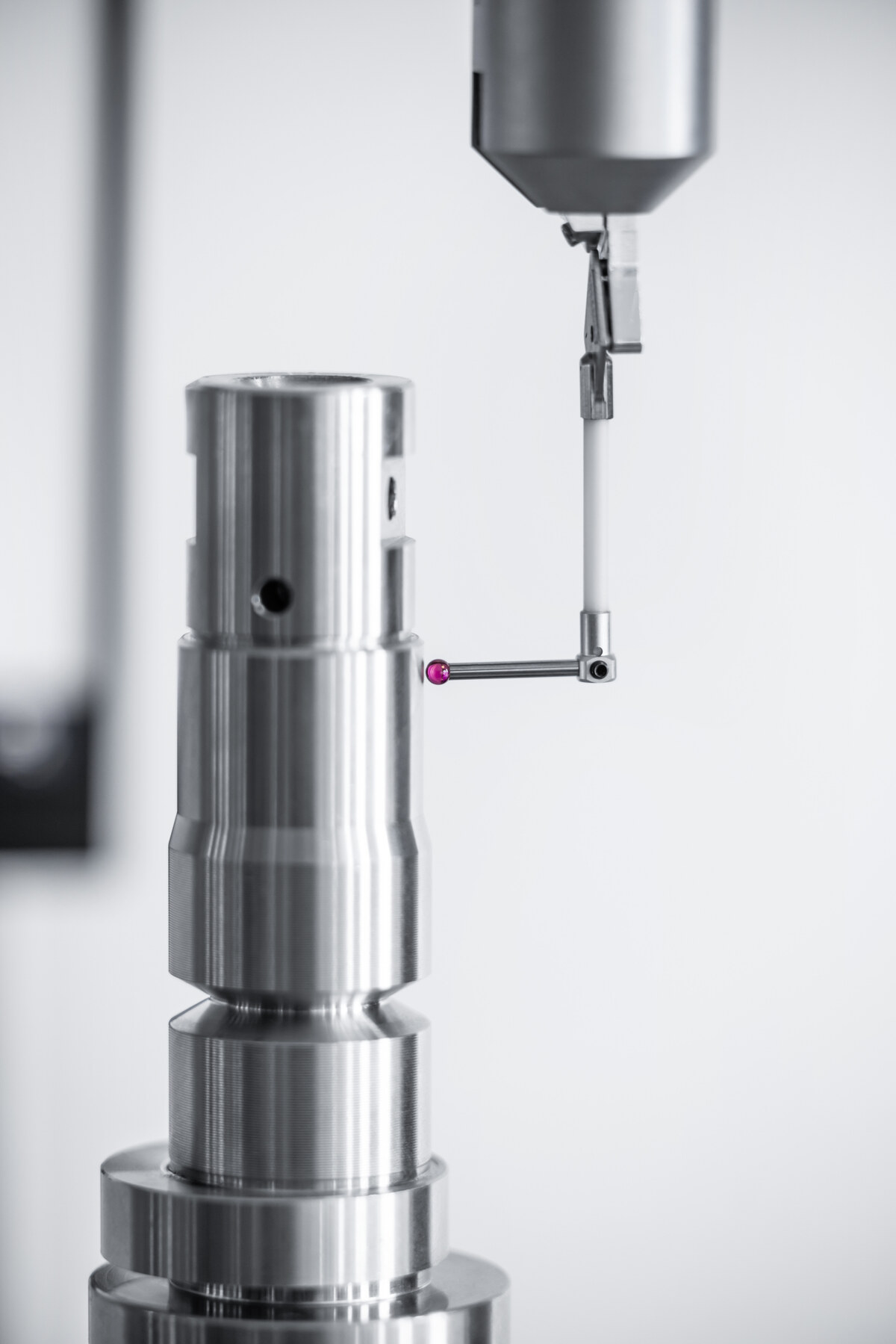

  • Cuplaj magnetic pentru schimbări rapide și protecție activă

Specificații

Precizie
0.1 µm pe axele R/Z și 360.000 puncte pe axa C
Trei variante pe verticală
350, 550, 900 mm
Specificație
Masă antivibrații cu dulap pentru PC și electronică integrată
Specificație
Comutare CNC între măsurare formă și rugozitate fără oprire
Specificație
Forță de palpare programabilă conform standardelor internaționale
Specificație
Aliniere zenit automată - sistem cu 3 bile
1 / 4

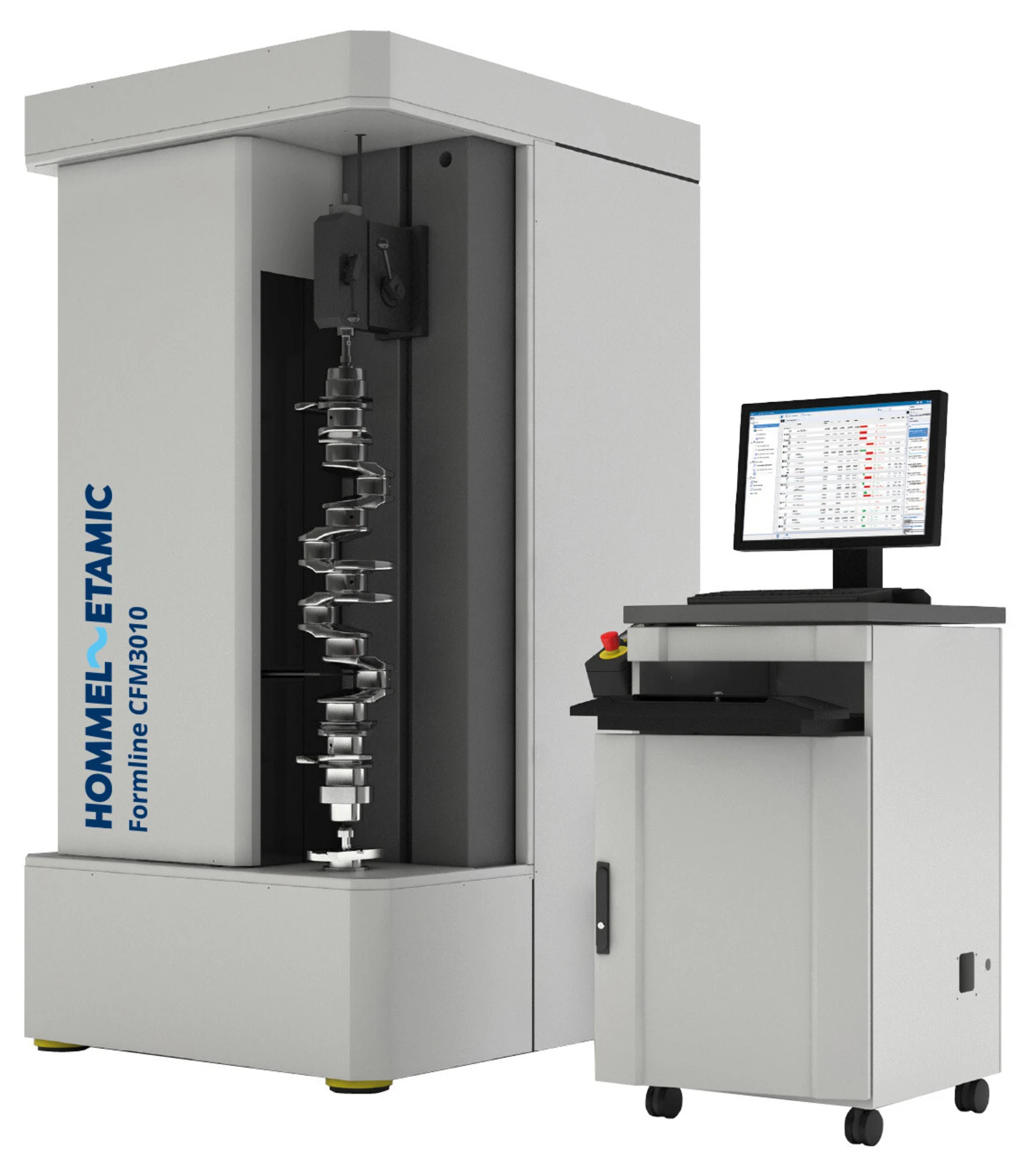

Formline CFM3010 - sistem automatizat pentru arbori și componente lungi

02 / 02

Formline CFM3010 - măsurare arbori cotit și came

Formline CFM3010 este un sistem de măsurare complet automatizat, special conceput pentru controlul formelor și toleranțelor poziționale la arbori, came și alte piese cilindrice. Datorită preciziei ridicate și designului robust cu decuplare de vibrații, este ideal atât pentru camera de măsură cât și pentru producție.

  • Măsurare completă de formă, coaxialitate, poziție

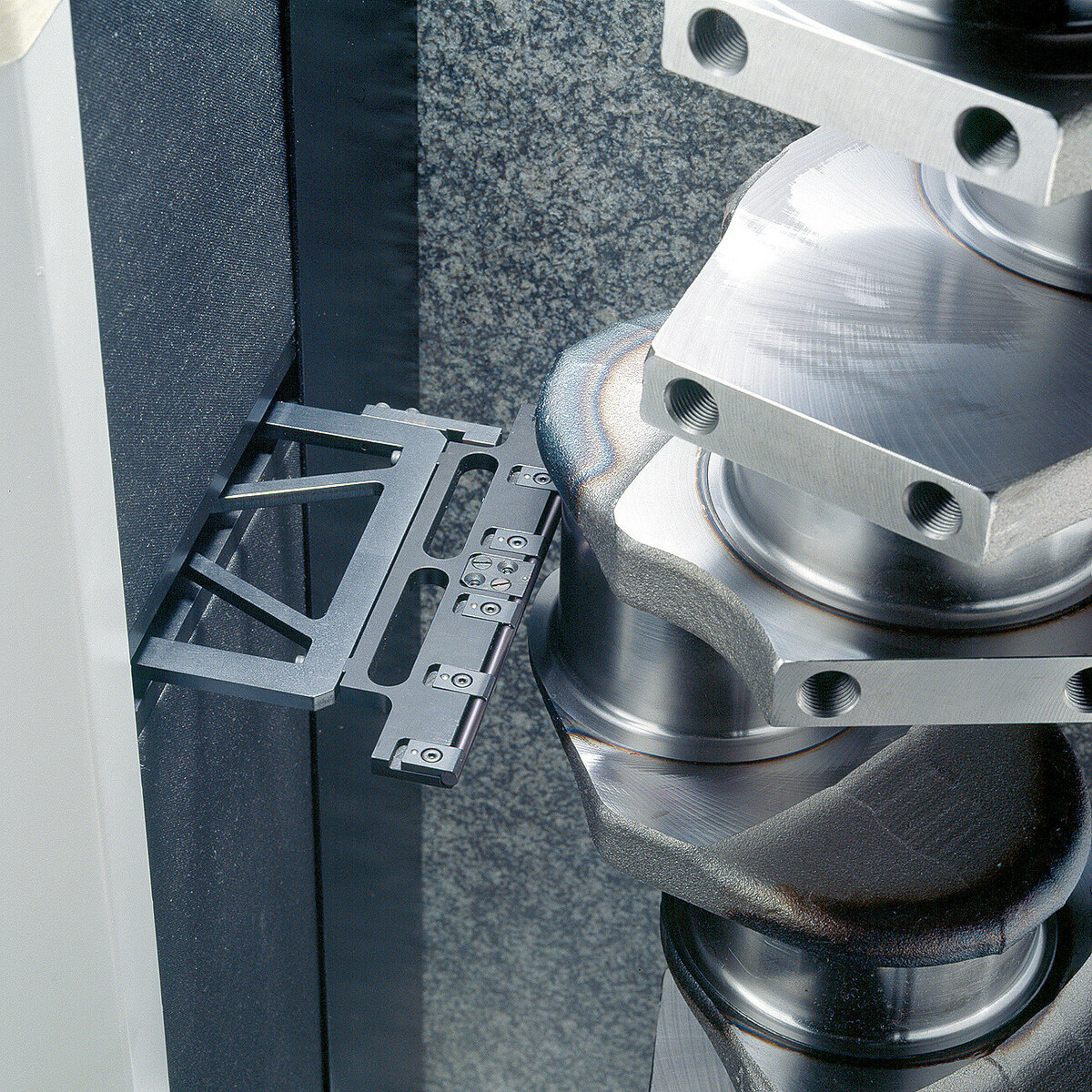

  • Adecvat pentru arbori cotiți, arbori cu came, arbori echilibrați
  • Ciclu de măsurare rapid - CNC optimizat și viteză mare de deplasare
  • Software Turbo Shaft pentru analiză detaliată a abaterilor
  • Sistem de decuplare vibrații - acuratețe constantă

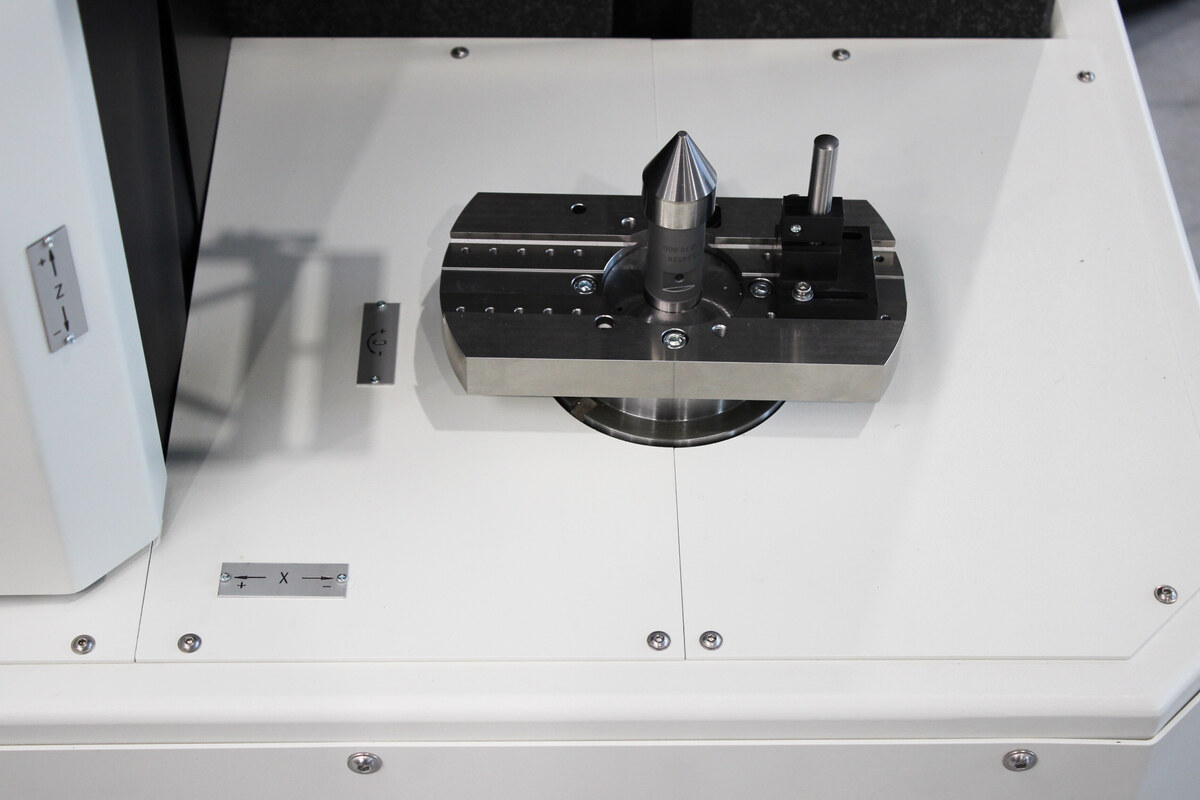

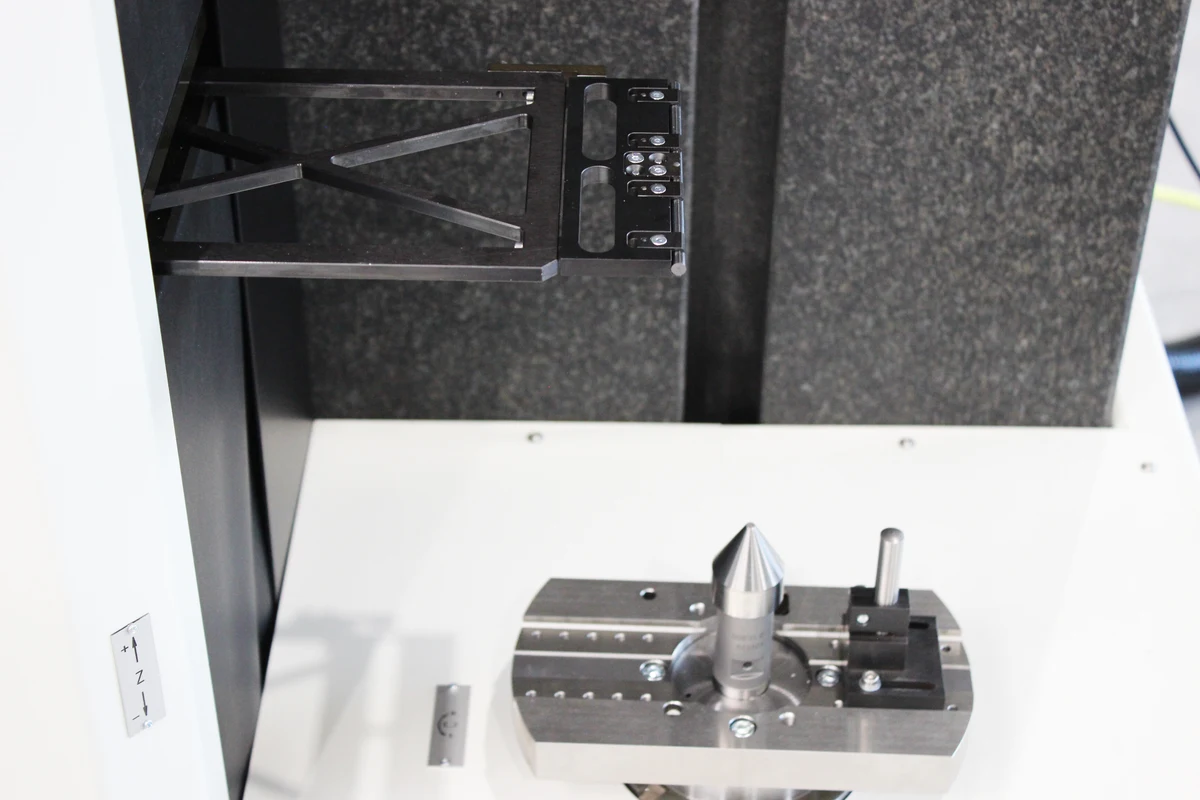

  • Accesorii variate: followers, drivere universale

Specificații

Repetabilitate
până la 0.3 µm
Specificație
Sistem de măsurare fără forțe transversale mecanice
Specificație
Acuratețe ridicată pentru forme și dimensiuni critice
Specificație
Ideal pentru măsurare în serie sau în laborator
Specificație
Măsurare flexibilă pentru piese cu lungimi mari
