Waveline mobile - rugozitate și contur oriunde

Dispozitive portabile cu autonomie și precizie industrială

Seria Waveline Mobile îți aduce laboratorul la fața locului: măsurători de rugozitate și profil oriunde - pe linia de producție, în ateliere sau pe mașina de lucru.

Autonomie de până la 800 măsurători per încărcare și transfer wireless prin Bluetooth®.

Solicită ofertă Waveline mobile

Seria Waveline mobile

1 / 24

Măsurare rugozitate cu Waveline W5 direct pe linia de producție

Fie pe podeaua atelierului, pe linia de producție sau în laboratorul de metrologie, dispozitivele noastre mobile Waveline sunt partenerul ideal pentru măsurători precise și de încredere. Designul lor ergonomic asigură o priză sigură și o poziționare exactă pe suprafața piesei.

Cu o gamă variată de sonde și accesorii, Waveline se descurcă cu ușurință în cele mai diverse aplicații - de la rugozitate simplă până la evaluări complexe de profil și waviness. În ceea ce privește acuratețea, performanța lor nu este cu nimic inferioară sistemelor staționare, oferind stabilitate și repetabilitate în medii industriale exigente.

Broșura

Broșură Waveline PDF

Caracteristici principale

Autonomie de până la 800 măsurători per încărcare
Schimb rapid al sondelor calibrate
Operare ergonomică cu rotiță de selecție sau ecran tactil
Transfer wireless Bluetooth® pentru date și imprimantă
Conform ISO 21920, ISO 4287 și ASME B46.1
Memorie internă: programe de măsurare, profile și statistici

Specificații tehnice

Gama de măsurare: ±100 µm (W5/W10/W15), ±300 µm (W40)
Rezoluție: 5 nm (W5/W10/W15), 1 nm (W40)
Lungime de palpare: 1.5-20 mm
Viteze de măsurare: 0.1-2 mm/s
Display: 2″ TFT (W5), 4.3″ touchscreen (W10), PC-based (W15/W40)
Temperatură operare: +5 °C ... +40 °C, umiditate max. 85 %

Beneficii, Aplicații și Scenarii

Beneficii

Portabilitate maximă - niciun cablu nu te oprește
Autonomie extinsă pentru ture lungi de inspecție
Precizie submicronică, chiar în condiții de producție
Ușor de utilizat de către operatori fără pregătire metrologică

Aplicații

Măsurători de rugozitate pe mașini-unelte
Inspecții pe suprafețe verticale sau în overhead
Verificări in-situ pe piese montate
Control profil și twist pe componente complexe
Raportare și trasabilitate în atelier și laborator

Scenarii de utilizare

Spot-check rugozitate pe arbori și axe
Control rapid în linia de asamblare
Validare profil la recepție materie primă
Măsurare rugozitate pe piese mari, fără demontare
Analiză twist pe giroscopi și arbori speciali

Modele disponibile

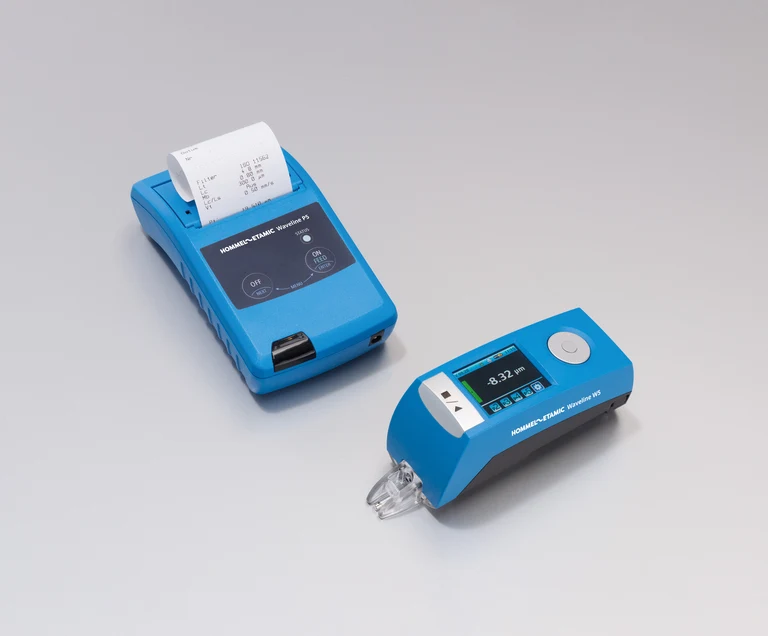

W5

Ultracompact: 270 g, click-wheel, ecran color 2″, până la 800 măsurători

W10

W10

Traverse unit LV17, touchscreen 4,3″, imprimantă termică încorporată și standard de rugozitate integrat

W15

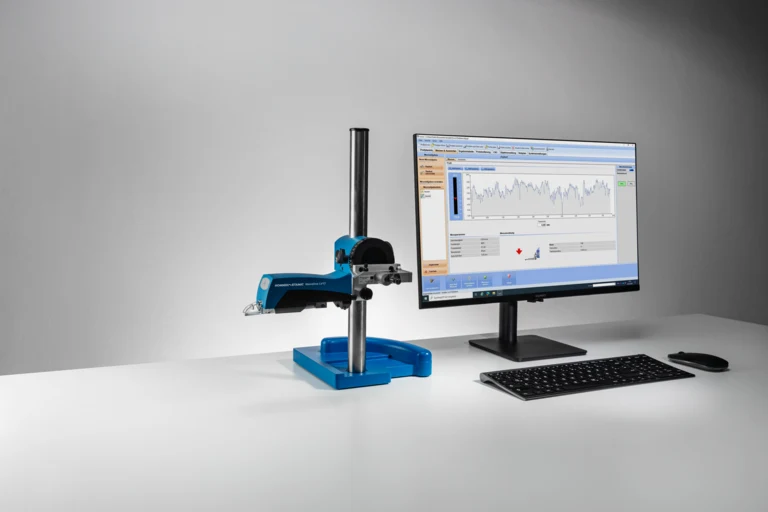

W15

Unitate xmove 20 cu trepied reglabil și software Evovis Mobile standard

W40

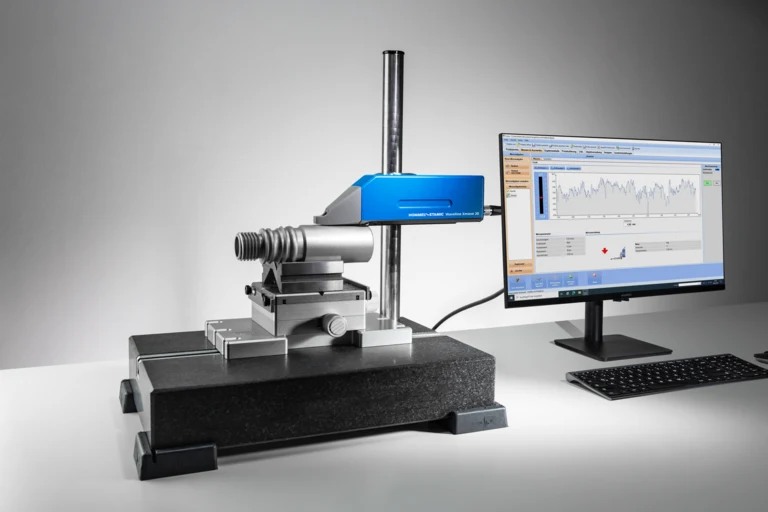

W40

Xmove 20 motorizat cu motor de coborâre/urcare automată, măsurare rugozitate, waviness și profil

Soluții Waveline pentru rugozitate și contur

Sisteme de metrologie mobile, staționare și complet automatizate - acoperim orice aplicație de inspecție a suprafețelor.

Sisteme staționare

Sisteme staționare

Sisteme compacte W600, W800 - pentru măsurare de contur și rugozitate cu bază de granit, coloană motorizată și precizie metrologică ridicată.

Sisteme automatizate

Sisteme automatizate

Stații CNC complet automatizate cu schimb de sonde robotizat și analiză SPC - ideale pentru măsurare completă în linii de producție moderne.

Gama completă Waveline

Toate soluțiile Waveline într-un singur loc - mobile, staționare, automate, componente și software pentru metrologie de suprafață.

Vezi toate sistemele

Discută cu un inginer despre Seria Waveline mobile

Trimite-ne desenul piesei, toleranțele și volumul de producție. Revenim cu o recomandare tehnică și o ofertă.

Cere ofertă Sună acum

Alte opțiuni (WhatsApp, adresă, hartă): pagina de contact.

Întrebări frecvente - sisteme mobile Waveline

Răspunsuri rapide despre funcționare, autonomie și conectivitate Bluetooth® pentru gama Waveline mobile.

Cât timp durează încărcarea bateriei și câte măsurători oferă?

Se încarcă complet în aproximativ 4 ore și asigură până la 800 de măsurători.

Pot măsura pe suprafețe verticale sau deasupra capului?

Da - toate modelele Waveline mobile funcționează fără probleme în orice orientare, inclusiv pe verticală și deasupra capului.

Cum trimit simultan date către PC și imprimantă?

Bluetooth® permite conectarea în paralel la PC și la imprimanta mobilă P5, fără cabluri.
